DeLaval cirkulerande vattensystem DWH350

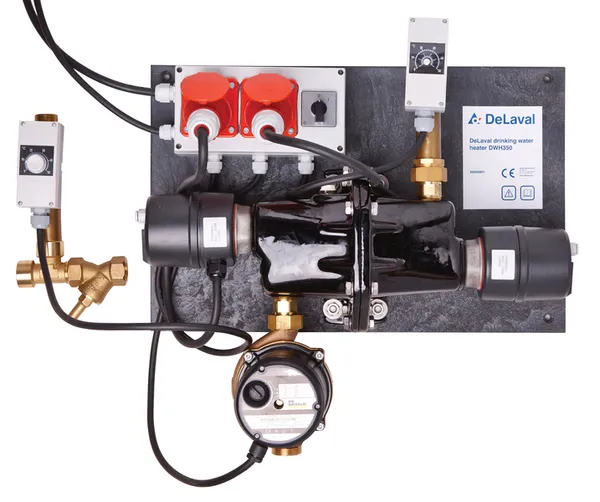

Används i kalla lösdriftsstallar och på bete vintertid. Systemet förhindrar att vatten och vattentillförseln fryser i installerade vattenkar och vattenkoppar genom att vattnet värms upp och cirkulerar. Systemet består av två värmepatroner och en pump som styrs av en styrenhet.
Specifikation
Längd: 700 mm
Bredd: 600 mm
Höjd: 300 mm
Vikt: 32 kg
Strömtillförsel: 3 x 400V elpatroner, 230V cirkulationspump
Effekt: 6000 W (2 x 3000W, justerbar)
Kapacitet: Rörslinga upp till 350 m
Sommardrift: 10 min (cykler/24 tim)
Vattentryck: 3-4 bar
Vattenanslutning: 1ö Dimension vattenrör: 1ö
Skyddsklass: IP44
Värmeelement i rostfritt stål. Värmeelementet är inte i direktkontakt med vattnet vilket minskar kalkavlagningar och ger ökad livslängd. Temperaturen på värmeelementet är alltid under 55º C vilket är den temperaturnivå då kalkavlagningar inte bildas. En pumprotor i plast av hög kvalitet är integrerad i pumphuset tillverkat i mässing. Utrustad med temperaturkontroll av returvatten som minskar strömförbrukningen. Önskad temperatur kan justeras manuellt.
Vinter- och sommarinställning:
Uppvärmning på vinter och dagliga automatiska korta cykler om sommaren för att förhindra att pumpen låser sig. Alarm om temperaturen på returvattnet är för lågt. Temperaturkontroll (STB) skyddar värmeaggregatet mot överhettning.
DWH350 bör användas i kombination med vattenkar och vattenkoppar som vattnet kan cirkulera genom till exempel C20, C10 eller ST150. Installera maximalt 10 vattentankar (ST150, ST200 eller ST250) och vid behov maximalt fem vattenkoppar (C5, C10 eller C20). Värmeaggregatet kan användas för rörslingor upp till 350 meter inklusive retur av vattnet. I leveransen ingår också säkerhetsventil, utluftningsventil och två backventiler (en med anslutning till temperatursensor).
Dimensionering:
Antal anslutna vattenkoppar får inte ha en total volymström som överstiger volymströmmen i rörslingan. Om det gör det kan luft sugas in i vattenslingan, något som löser ut larmet (temperaturkontroll).
Tryck, Rördimension, Flöde, Antal C20 20 l/min)
4 bar3/4ö 385 l/min max 19 st
4 bar 1/2ö 210 l/min max 10 st
3 bar 3/4ö 335 l/minmax 16 st
3 bar 1/2ö 185 l/min max 9 st
